Ah, das könnte auch mein Problem mit dem STL-Export gewesen sein. Muss ich bei Gelegenheit mal genauer reinschauen.

Oliver
Zaphod

Epoxy-Meister

Zaphod

Registriert seit: Feb 2007

Wohnort: Alsbach-Hähnlein

Verein: TU-Darmstadt

Beiträge: 425

Status: Offline

Beitrag 7625507 [Alter Beitrag16. April 2013 um 09:02]

[Melden] Profil von Zaphod anzeigen    Zaphod eine private Nachricht schicken   Zaphod besitzt keine Homepage    Mehr Beiträge von Zaphod finden

Bei der Skizze kann es passieren, wenn man an einen bestehenden Punkt anknüpfen/abschließen möchte, daß sich die Verbindung nicht schließt. Wenn man ganz nah heranzoomt kann man es sehen. Beide Punkte anwählen und eine Koizidenzbeschränkung setzen (roter Punkt bei den Constraintssymbolen)
Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 7625509 [Alter Beitrag16. April 2013 um 10:34]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi

hat Free CAD keine Snap Funktion? Ist doch ätzend wenn das so etwas nicht hat.

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


Zaphod

Epoxy-Meister

Zaphod

Registriert seit: Feb 2007

Wohnort: Alsbach-Hähnlein

Verein: TU-Darmstadt

Beiträge: 425

Status: Offline

Beitrag 7625512 [Alter Beitrag16. April 2013 um 11:31]

[Melden] Profil von Zaphod anzeigen    Zaphod eine private Nachricht schicken   Zaphod besitzt keine Homepage    Mehr Beiträge von Zaphod finden

freecad hat schon eine Snapfunktion. Nur wenn Du beim klicken die Maus leicht verziehst, kann es passieren, das die nicht greift.
Oliver Arend

Administrator


Administrator

Oliver Arend

Registriert seit: Aug 2000

Wohnort: Great Falls, VA, USA

Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR

Beiträge: 8351

Status: Offline

Beitrag 7626072 [Alter Beitrag26. Mai 2013 um 22:50]

[Melden] Profil von Oliver Arend anzeigen    Oliver Arend eine private Nachricht schicken   Oliver Arend besitzt keine Homepage    Mehr Beiträge von Oliver Arend finden

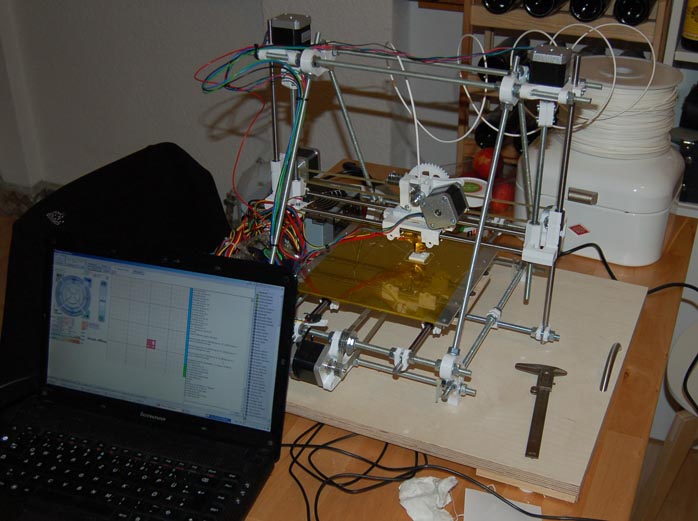

So, nachdem ich beim letzten Mal im Hackerspace den Extrusionsfaktor und das Baubrett halbwegs sauber eingestellt hatte, war heute wieder alles Kraut und Rüben. In der Zwischenzeit hat der Drucker immerhin ein Zuhause in Form einer Platte mit Füßen und Haltegriffen bekommen:



Außerdem habe ich die Zuführung des Filaments etwas verbessert, er verliert jetzt auch keine Schritte mehr.

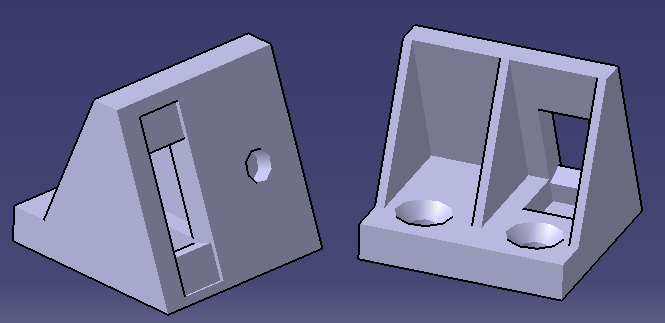

Beim Probedruck eines einfachen Quaders habe ich zuerst vermutet, dass nicht genug Material extrudiert wird, dann war es plötzlich zuviel und wurde verschmiert. Das Problem war schlussendlich, dass die Platte nicht komplett eben ist, sondern in der Mitte, wo man meistens druckt, 0,2 bis 0,3 mm über "Normal Null" liegt. Daher müssen die Z-Koordinaten entsprechend angepasst werden. Am Schluss war ich aber halbwegs zufrieden mit meinem Probedruck und dachte mir, folgendes Teil könnte man mal probedrucken:



Es handelt sich hierbei um eine Halterung, die auf einem Brett festgeschraubt wird, und in dem ein Schiebeschalter und eine Status-LED für den Dentamag montiert werden sollen.

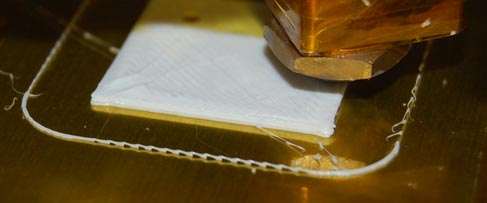

Hier sieht man die ersten paar Ebenen. Zunächst wird eine Umrandung gedruckt, hier erkennt man durch die Tröpfchenbildung, dass die Extruderdüse offenbar doch etwas zu weit von der Baufläche entfernt ist. Das legt sich aber mit den weiteren Ebenen, wie man ja am Teil selbst erkennen kann.

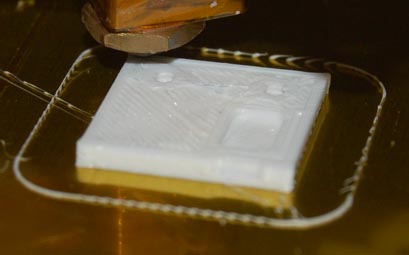

Im nächsten Bild sind schon die Aussparungen für den Schiebeschalter zu erkennen.

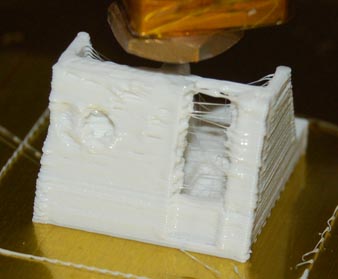

Der weitere Druck verlief zunächst unspektakulär, aber wie Ihr Euch vielleicht denken könnte, ist der obere Abschluss der Öffnung für den Schiebeschalter nicht ganz einfach, und auch das Loch für die LED könnte sauberer sein. Naja, wegdremeln kann man immer noch. Dann müssen auch die ganzen spinnwebenartigen Fäden dran glauben.

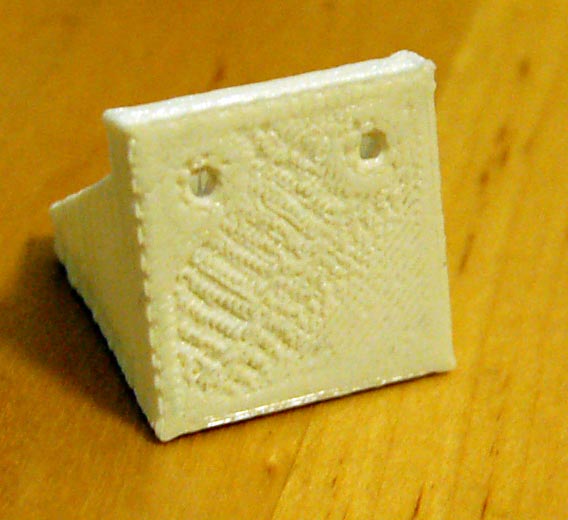

Hier seht Ihr die Unterseite des Teils. Die Lücken stammen wie schon bei der Umrandung von dem zu großen Abstand zur Baufläche. Normalerweise ist die Unterseite eines gedruckten Teils spiegelglatt (oder zumindest so glatt wie die Baufläche).

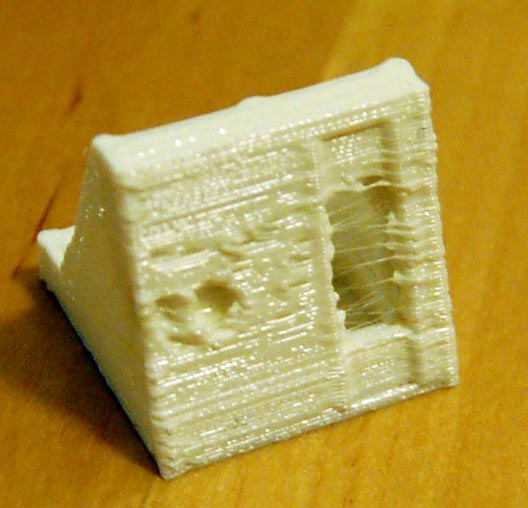

Die Vorderseite des Teils ist deutlich zerklüfteter, es sieht auf dem Bild aber auch deutlich schlimmer aus als es ist. Nacharbeit erfordert auf jeden Fall das Loch für die LED, die Öffnung für den Schiebeschalter ist bis auf die Spinnweben eigentlich ganz gut geworden.

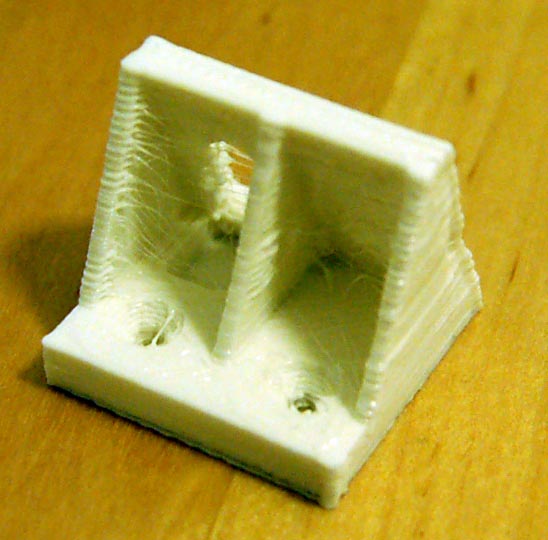

Ein Blick hinter die Kulissen zeigt noch deutlich mehr Spinnweben, das ist aber unkritisch. Die Trichter für die Senkkopfschrauben sind auch gut zu erkennen, hier zeigt sich dann auch sehr gut, wie maßhaltig so ein Druck ist. Dafür habe ich mir aber schon andere Probedruckteile ausgedacht, v.a. was das Einpressen von Muttern angeht.



So, erstmal bin ich recht zufrieden, zumal ich auch nicht genau weiß, an welchen Stellschrauben ich jetzt noch drehen muss, um ein besseres Ergebnis zu bekommen. Aber nächsten Donnerstag ist wieder 3D-Druck-Abend im Hackerspace Bremen, vielleicht schaffe ich es da vorbeizuschauen.

Oliver
osmadie

SP-Schnüffler


Supervisor

osmadie

Registriert seit: Feb 2006

Wohnort: Rhein-Pfalz-Kreis

Verein: Solaris-RMB e.V.

Beiträge: 515

Status: Offline

Beitrag 7626083 [Alter Beitrag27. Mai 2013 um 11:02]

[Melden] Profil von osmadie anzeigen    osmadie eine private Nachricht schicken   osmadie besitzt keine Homepage    Mehr Beiträge von osmadie finden

Na Glückwunsch zum ersten gedruckten Teil. Jetzt bin ich gespannt, wie weit Du das noch optimieren kannst. Ist das mit den Spinnfäden normal oder lässt sich das auch in den Griff bekommen?

Gruß
Oliver

Der erste Schluck aus dem Becher der Wissenschaft führt zum Atheismus, aber auf dem Grund des Bechers wartet Gott.
Werner Heisenberg
Oliver Arend

Administrator


Administrator

Oliver Arend

Registriert seit: Aug 2000

Wohnort: Great Falls, VA, USA

Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR

Beiträge: 8351

Status: Offline

Beitrag 7626084 [Alter Beitrag27. Mai 2013 um 11:11]

[Melden] Profil von Oliver Arend anzeigen    Oliver Arend eine private Nachricht schicken   Oliver Arend besitzt keine Homepage    Mehr Beiträge von Oliver Arend finden

Was ich bisher deaktiviert hatte war Retraction, also das Zurückziehen des Filaments, wenn man ohne Extrusion verfährt (also all die Wege, entlang denen jetzt Spinnweben hängen). Das werde ich mal ausprobieren.

Außerdem habe ich noch etwas Umkehrspiel in der x-Achse (parallel zur Oberkante das Teils), das versuche ich noch zu beheben.

Oliver
Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 7626085 [Alter Beitrag27. Mai 2013 um 12:24]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi,

vom Tortendekorieren weiß ich, das es ohne weg ziehen nicht klappen wird. Da schmiert die Creme auch Fäden über die Torte wink

Gruß

Neil

P.S.: Nettes Regal im Hintergrund wink

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


Trevize

SP-Schnüffler

Registriert seit: Jan 2008

Wohnort: nahe Gö

Verein: Solaris, TRA (L1), AGM

Beiträge: 929

Status: Offline

Beitrag 7626100 [Alter Beitrag27. Mai 2013 um 21:29]

[Melden] Profil von Trevize anzeigen    Trevize eine private Nachricht schicken   Trevize besitzt keine Homepage    Mehr Beiträge von Trevize finden

Gefällt mir.
Jörg

Epoxy-Meister

Jörg

Registriert seit: Dez 2010

Wohnort: Bremen

Verein: AGM, BRD

Beiträge: 256

Status: Offline

Beitrag 7628038 [Alter Beitrag25. Oktober 2013 um 23:37]

[Melden] Profil von Jörg anzeigen    Jörg eine private Nachricht schicken   Jörg besitzt keine Homepage    Mehr Beiträge von Jörg finden

Die NASA macht es mal wieder nach -> Raumschiffe drucken
