Beitrag 95426 [Alter Beitrag13. Februar 2006 um 18:09]

[Melden] Profil von Andreas H. anzeigen    Andreas H. eine private Nachricht schicken   Andreas H. besitzt keine Homepage    Mehr Beiträge von Andreas H. finden

Zitat:
Original geschrieben von Kai.D


Oder gibts irgenbdwo im Netz genauere Daten zum Schubverlauf der D-7 Motors ?

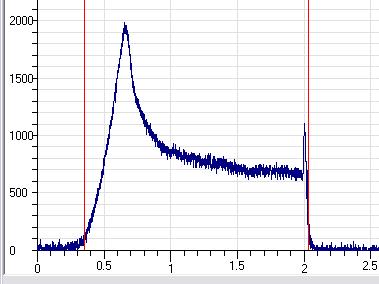

Hier ein Schubdiagramm vom D7-0 (Werte in Pond):


Geändert von Andreas H. am 13. Februar 2006 um 18:10

Kai.D

Drechsel-Lehrling

Registriert seit: Nov 2005

Wohnort:

Verein:

Beiträge: 55

Status: Offline

Beitrag 95702 [Alter Beitrag18. Februar 2006 um 13:27]

[Melden] Profil von Kai.D anzeigen    Kai.D eine private Nachricht schicken   Kai.D besitzt keine Homepage    Mehr Beiträge von Kai.D finden

Danke Andreas, aber da lässt sich der Schub auch nicht sehr viel genauer ablesen als an dem, was ich gefunden hab. Werde wohl bei 0.1 s Schritten bleiben, hab das auch schon mit meinem Betreuungslehrer abgeklärt und geht in Ordnung.

Hab heute den ersten Start gemacht und alles hat wunderbar funktioniert, der nächste findet dann auch MIT Höhenmesser statt, dann kann ich sagen ob SPaceCAD oder ich Recht hatte big grin
Muss nur noch einen neuen Fallschirm nähen, eine SInkgeschwindigkeit von 4.5 m/s ist doch ein bisschen langsam und ich hab Glück gehabt, das er ca. 100 m gebraucht hat um sich zu entfalten, sonst wäre er in eine Baumreihe abgetrieben worden. Alles in Allem hats aber gut geklappt und ich freu mich auf den nächsten Start, dann mit Höhenmesser und 2 Begeisterten Physiklehrern als Publikum big grin


mfg Dudi
Winfried

Epoxy-Meister

Registriert seit: Okt 2001

Wohnort: Augsburg

Verein:

Beiträge: 452

Status: Offline

Beitrag 95895 [Alter Beitrag21. Februar 2006 um 20:27]

[Melden] Profil von Winfried anzeigen    Winfried eine private Nachricht schicken   Besuche Winfried's Homepage    Mehr Beiträge von Winfried finden

Zitat:
Oder gibts irgenbdwo im Netz genauere Daten zum Schubverlauf der D-7 Motors ?



Wohl kaum, die zeitliche Auflösung der Kurve liegt in diesem Fall bei 50 Mikrosekunden und in der y-Achse bei 16 Bit oder etwa 0,5g (die Grafik zeigt nur zusammengefaßte Meßwerte an - unkomprimiert sind es etwa 200 Bildschirmbreiten). Peter kann die Kurve (natürlich die Meßwerte) direkt in seine Software einlesen und mit ein paar weiteren Parametern der Rakete die Flugkurve berechnen.
Aus der später gemessenen Flugkurve (SALT) kann er Dir dann sogar noch den cw-Wert zurückberechnen.
Schicke Peter einfach Deine Daten (Gewicht, Abmessungen usw.) und bitte ihn um sein Simulationsergebnis.

Winfried

Geändert von Winfried am 21. Februar 2006 um 20:29

Kai.D

Drechsel-Lehrling

Registriert seit: Nov 2005

Wohnort:

Verein:

Beiträge: 55

Status: Offline

Beitrag 95907 [Alter Beitrag21. Februar 2006 um 21:35]

[Melden] Profil von Kai.D anzeigen    Kai.D eine private Nachricht schicken   Kai.D besitzt keine Homepage    Mehr Beiträge von Kai.D finden

das wäre super, dann könnte ich das mit meinen Berechnungen und dem realen Flug vergleichen.

Eine Frage hab ich noch, wenn ich bei geringem Wind senkrecht Starte, legt sich die Rakete dann in Windrichtung, d.h. sie fliegt mit dem Wind, oder entgegen der Windrichtung ?
Hab bei meinem Start nämlich beobachtet, das die Rakete entgegen der Windrichtung aufgestiegen ist.
Ich überlege nun woran das liegen kann, der STartstab ist 1 m lang, das müsste ja wohl reichen, und mit dem Salt in der Spitze wird sie nocheinmal Stabiler, fragt sich nur ob sie nicht schon ohnehin überstabil ist, wenn sie sich am anfang der Flugbahn in den Wind legt.

Fragen über Fragen.
Aber ein super interessantes Hobby, muss ich sagen, hab für mich privat noch 2 Raketenbausätze diesmal bestellt und werd dem Hobby wohl treu bleiben


mfg Kai
Oliver Arend

Administrator


Administrator

Oliver Arend

Registriert seit: Aug 2000

Wohnort: Great Falls, VA, USA

Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR

Beiträge: 8351

Status: Offline

Beitrag 95945 [Alter Beitrag22. Februar 2006 um 00:35]

[Melden] Profil von Oliver Arend anzeigen    Oliver Arend eine private Nachricht schicken   Oliver Arend besitzt keine Homepage    Mehr Beiträge von Oliver Arend finden

Stabile Raketen, und vor allem überstabile Raketen, legen sich in den Wind, das ist ganz normal. Lediglich marginal stabile oder bei Verlassen der Rampe sehr schnelle Raketen bleiben senkrecht und fliegen mit seitlichem Versatz.

Oliver
Kai.D

Drechsel-Lehrling

Registriert seit: Nov 2005

Wohnort:

Verein:

Beiträge: 55

Status: Offline

Beitrag 95983 [Alter Beitrag22. Februar 2006 um 16:48]

[Melden] Profil von Kai.D anzeigen    Kai.D eine private Nachricht schicken   Kai.D besitzt keine Homepage    Mehr Beiträge von Kai.D finden

hm gab probleme beim heutigen Flug mit Salt.
Zuerst einmal, ist das Shock-Cord aus der Motor Sektion herausgebrannt,
ist wohl durch den Ausstoß zu heiß geworden, glücklicherweise ist es erst 15 m übem Boden abgefallen, gab also keinen Schaden.
Was mir mehr Kopfzerbrechen bereitet ist die Kurve das Salt.
Innerhalb der 50 sek auf + Abstieg zeigt mir der Salt eine ziemlich konstante kurve mit der maximalen Höhe von 15 m aus. Da kann was nicht stimmen. Ich vermute, dass es daran liegt, das die entlastungslöcher direkt unterhalb der Spitze sind. Ist das möglich ? oder zu größ können sie auch sein, ich hab ne Dicke nähnadel genommen, weil mir die Berechnung 0.2 mm angab...
vllt. bau ich den salt auch nocheinmal in ne andere Rakete und teste da.


mfg Kai
FabianH

Grand Master of Rocketry


Supervisor

FabianH

Registriert seit: Okt 2003

Wohnort: Gevelsberg

Verein: Ramog, Solaris-RMB, FAR

Beiträge: 4123

Status: Offline

Beitrag 95986 [Alter Beitrag22. Februar 2006 um 16:55]

[Melden] Profil von FabianH anzeigen    FabianH eine private Nachricht schicken   Besuche FabianH's Homepage    Mehr Beiträge von FabianH finden

Beim Salt kannst du auch wenn 0,2mm angezeigt werden ruhig auf 1mm oder 2mm gehen. Das ist eben ein rechnerischer wert, und die Formel beinhaltet nicht die Bohrer, die du zur Verfügung hastwink .

MfG Fabian
Andreas H.

Grand Master of Rocketry


Moderator

Registriert seit: Nov 2001

Wohnort:

Verein:

Beiträge: 2528

Status: Offline

Beitrag 95989 [Alter Beitrag22. Februar 2006 um 17:48]

[Melden] Profil von Andreas H. anzeigen    Andreas H. eine private Nachricht schicken   Andreas H. besitzt keine Homepage    Mehr Beiträge von Andreas H. finden

Zitat:
Original geschrieben von Battle MC

Beim Salt kannst du auch wenn 0,2mm angezeigt werden ruhig auf 1mm oder 2mm gehen. Das ist eben ein rechnerischer wert, und die Formel beinhaltet nicht die Bohrer, die du zur Verfügung hastwink .

MfG Fabian




Oh,oh, nicht übertreiben, Fabian! die Löcher sollten schon in etwa dem errechneten Wert entsprechen!
Die Empfindlichkeit gegenüber Wind z.B. kann extrem steigen, wenn Du zu große Löcher machst und dann geht die Ausstoßladung schon auf der Rampe hoch. Habe ich alles schon gesehen.wink
Bis 1mm gehe ich da noch mit.

Gruß Andreas

Geändert von Andreas H. am 22. Februar 2006 um 17:49

FabianH

Grand Master of Rocketry


Supervisor

FabianH

Registriert seit: Okt 2003

Wohnort: Gevelsberg

Verein: Ramog, Solaris-RMB, FAR

Beiträge: 4123

Status: Offline

Beitrag 96000 [Alter Beitrag22. Februar 2006 um 18:28]

[Melden] Profil von FabianH anzeigen    FabianH eine private Nachricht schicken   Besuche FabianH's Homepage    Mehr Beiträge von FabianH finden

Winfried hat es irgendwo mal geschrieben, das 1-2mm noch ok sind.

Mfg fabian
Andreas H.

Grand Master of Rocketry


Moderator

Registriert seit: Nov 2001

Wohnort:

Verein:

Beiträge: 2528

Status: Offline

Beitrag 96003 [Alter Beitrag22. Februar 2006 um 18:47]

[Melden] Profil von Andreas H. anzeigen    Andreas H. eine private Nachricht schicken   Andreas H. besitzt keine Homepage    Mehr Beiträge von Andreas H. finden

Zitat:
Original geschrieben von Battle MC

Winfried hat es irgendwo mal geschrieben, das 1-2mm noch ok sind.

Mfg fabian




Meinetwegen kannst Du auch 6 mm nehmen! Es war nur ein Hinweis, aber Erfahrungen kann man halt nicht vermitteln, die muss jeder selber machen.

Gruß Andreas
