| Autor | Thema |
|---|---|
|
Andreas Jörg
Raketenbauer Registriert seit: Sep 2005 Wohnort: Apfeltrach (Unterallgäu) Verein: agm, T2 Beiträge: 186 Status: Offline |
Beitrag 94111
[
 22. Januar 2006 um 11:23]

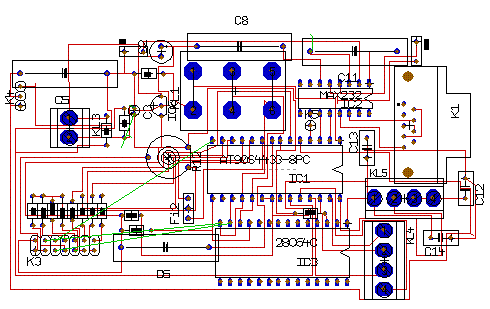

Ich habe einen Fehler im Layout gefunden, hier die neue Version:
Es ist so wie es ist, denn wenn es nicht so wäre, könnten wir nicht Fragen, warum es so ist, wie es ist. |
|
Andreas Jörg
Raketenbauer Registriert seit: Sep 2005 Wohnort: Apfeltrach (Unterallgäu) Verein: agm, T2 Beiträge: 186 Status: Offline |
Beitrag 94115
[
22. Januar 2006 um 11:47]
Hier noch ein Schaltplan, den man lesen kann:
 Anhang: schaltplandatei.zip Hier das relativ scharfe Layout: Anhang: layoutdatei.zip Und hier der neusete Target Entwurf: Anhang: schaltung.zip
Es ist so wie es ist, denn wenn es nicht so wäre, könnten wir nicht Fragen, warum es so ist, wie es ist. |
|
Stefan Wimmer
Grand Master of Rocketry
Registriert seit: Aug 2000 Wohnort: Berlin Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA) Beiträge: 2398 Status: Offline |
Beitrag 94118
[
22. Januar 2006 um 12:28]
Mal ein Tipp zwischendurch:
Wenn Du so filigrane Zeichnungen mit wenig Farben posten willst - verwende am Besten das GIF-Format. Das komprimiert solche Sachen sehr gut und hat nicht diese Artefakte und Unschärfe von JPEG. Das Layout ist eines Deiner ersten? (EDIT: nicht TIF, sondern GIF (wie Pegi richtig bemerkte!)) Geändert von Stefan Wimmer am 08. Februar 2006 um 23:58 It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r) |
|
Andreas Jörg
Raketenbauer Registriert seit: Sep 2005 Wohnort: Apfeltrach (Unterallgäu) Verein: agm, T2 Beiträge: 186 Status: Offline |
Beitrag 94122
[
22. Januar 2006 um 13:01]
Zitat: Ja. Zwischen den IC- Füßen berührt wenn man zwei Leiterbahnen durchführt immer eine den Lötpunkt des Fußes. Ich denke aber, dass das am Raster von Target liegt, da zwei Leiterbahnen kein Problem sein sollten. Es ist so wie es ist, denn wenn es nicht so wäre, könnten wir nicht Fragen, warum es so ist, wie es ist. |
|
Reinhard
Überflieger Registriert seit: Sep 2003 Wohnort: Österreich Verein: TRA #10691, AGM Beiträge: 1187 Status: Offline |
Beitrag 94255
[
24. Januar 2006 um 16:59]
Hi Andreas,
wäre es für dich denkbar von Target auf EAGLE umzusteigen? Das kannst du gratis von Cadsoft runterladen. Das verwenden die meisten hier im Forum. Das würde uns ermöglichen dir effektiver zu helfen. Wenn du Lust hast, können wir das Layout noch einmal Schritt für Schritt von vorne beginnen (was ich empfehlen würde). Gruß Reinhard |
|
Andreas Jörg
Raketenbauer Registriert seit: Sep 2005 Wohnort: Apfeltrach (Unterallgäu) Verein: agm, T2 Beiträge: 186 Status: Offline |
Beitrag 94262
[
24. Januar 2006 um 20:19]
Eagle habe ich mir schon runtergeladen. Da ich aber mit Target schon Erfahrung mit vielen kleinen Schaltungen habe, hab ich es vorgezogen das Layout mit Target zu designen. Prinzipiell habe ich jedoch nichts gegen einen Umstieg. Das Angebot des schrittweisen Durchgehens nehme ich gerne an.
Es ist so wie es ist, denn wenn es nicht so wäre, könnten wir nicht Fragen, warum es so ist, wie es ist. |
|
Reinhard
Überflieger Registriert seit: Sep 2003 Wohnort: Österreich Verein: TRA #10691, AGM Beiträge: 1187 Status: |
